DIPOL 80 bis 10 METER
abstimmen
Die Standard Schaltung
mit einer Spule und 2
Anzapfungen
Hat nicht auf allen Bändern befriedigend
gearbeitet. Die Lage der Anzapfungen war
wohl ein kritischer Punkt.

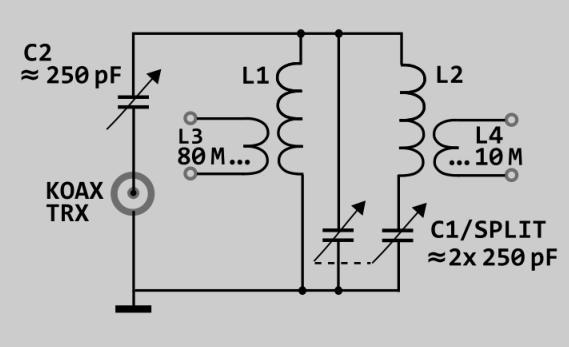

Bei diesem Vorschlag war es möglich, die
Antenne (Dipol 2x9 Meter, Hühnerleiter gespeist)
durchgehend optimal anzupassen.

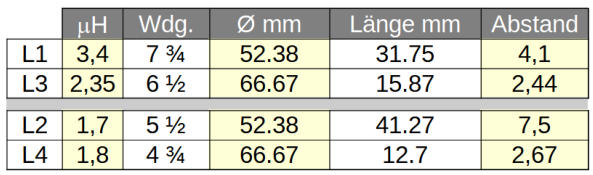

Für den Bau die Spulendaten
L1/L3 und L2/L4
Die Spulenkörper aus Makrolan / Polycarbonat zurechtschneiden, die
Bohrschablone ausdrucken, aufkleben und entsprechend der Drahtstärke
1,7 mm mit 2,5 mm Ø bohren.
Nach dem Zusammenfügen der
Spulenelemente den Draht mit geringerem
Durchmesser vorwickeln und anschließend
einfädeln.

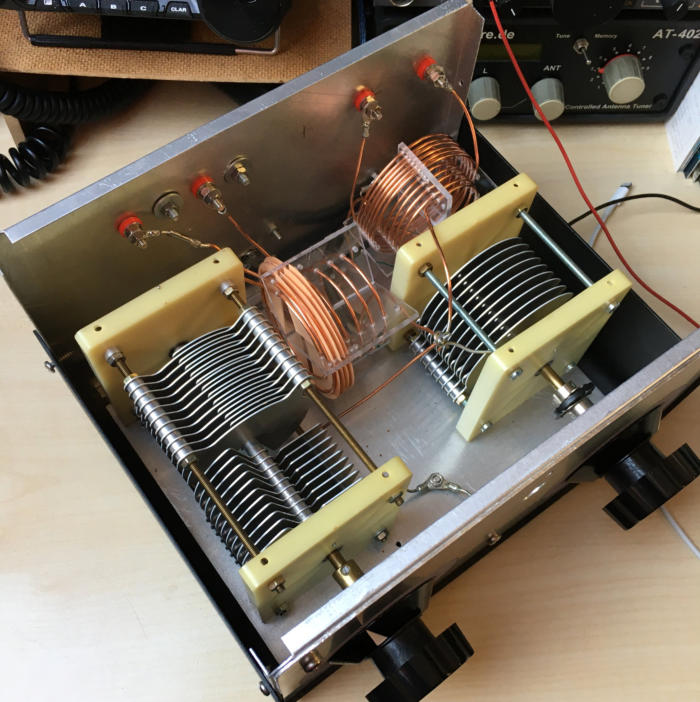

Leider sind die Drehkos und das Gehäuse
teuer, gegenüber Industrie Produkten lohnt
sich aber der Selbstbau.

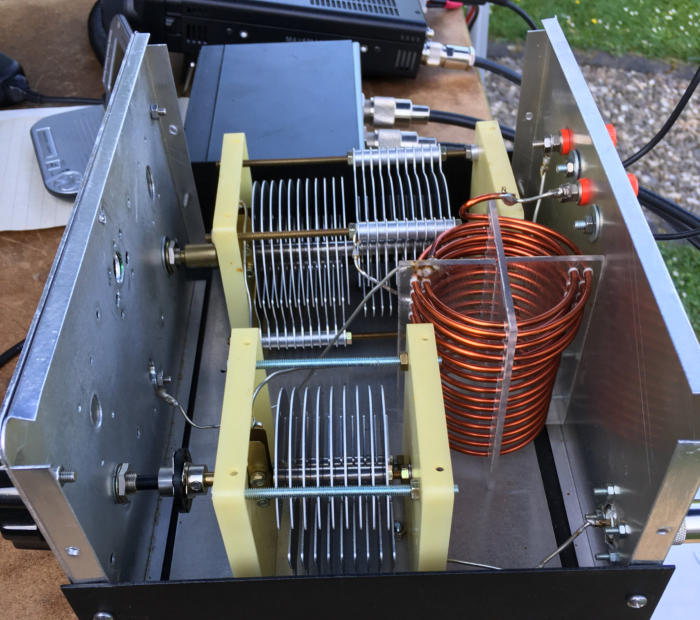

Zum Aufbau ist nicht viel zu sagen, beide Spulen sollten so plaziert
werden, dass eine gegenseitige Beeinflussung nicht möglich ist.
Eine Eigenart des Z-Match ist die extrem scharfe Abstimmung.
Beim langsamen gefühlvollen Drehen der Cs findet man aber immer
die optimale Einstellung, eine Skala ist dabei natürlich für das
Wiederfinden der Einstellungen erforderlich.
DK1AR
